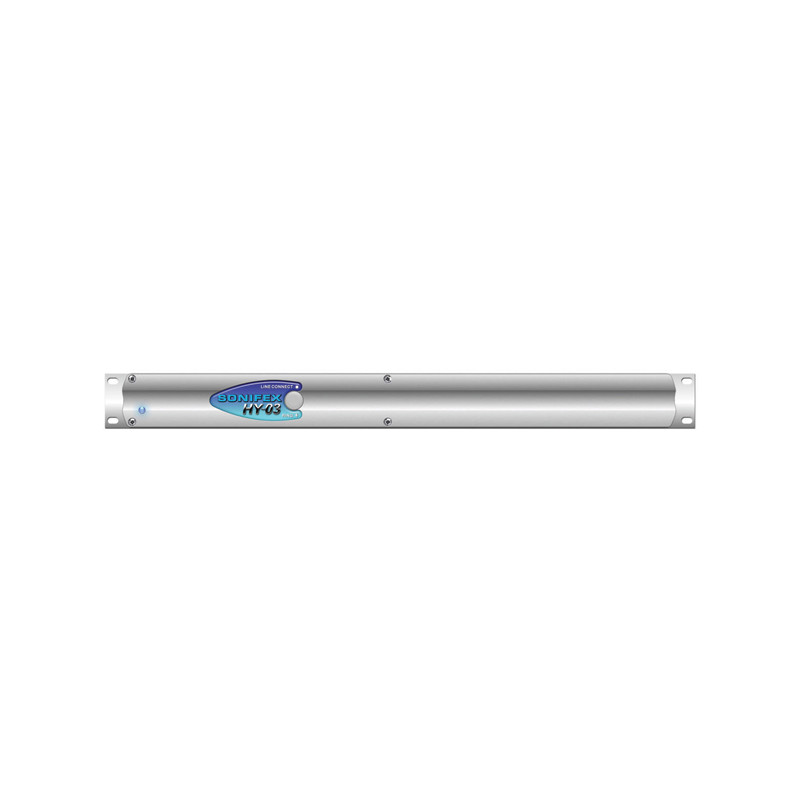

SONIFEX HY 03 S IBRIDO TELEFONICO

L'ibrido telefonico analogico HY-03 è il sostituto dell'HY-02, che per molti anni ha stabilito lo standard come ibrido telefonico di alta qualità e dall'ottimo rapporto qualità/prezzo.

L'HY-03 conserva molte delle caratteristiche dell'HY-02 e ne aggiunge altre. Alcune delle caratteristiche dell'HY-03 includono:

Completamente automatico - si adatta a condizioni di linea variabili e dispone di limitazione automatica del segnale.

Commutazione locale e remota della linea di attesa - le chiamate possono essere commutate a distanza attraverso una console di missaggio.

È possibile attivare telecomandi momentanei o permanenti.

Ingresso bilanciato mic/linea - Ingresso bilanciato da 10k ohm selezionabile per linea di alimentazione pulita a 0dBu o per livello microfonico con guadagno regolabile.

Uscita bilanciata - uscita bilanciata a bassa impedenza da 0dBu, con regolazione del guadagno in uscita.

Uscita mista - l'uscita può essere un mix dei segnali di ingresso del chiamante e del microfono/linea per registrare entrambi i lati della conversazione telefonica.

Rilevatore di squilli integrato: risposta automatica alle chiamate dopo un numero predeterminato di squilli.

Dotato di serie di rilevamento della disconnessione K-break con un'opzione di disconnessione del tono di chiamata utilizzando la scheda opzionale HY-03DTD. La scheda HY-03DTD può essere configurata per disconnettersi al riconoscimento del tono di chiamata utilizzato in un paese specifico.

Limitatore di linea, filtro passa-banda e gate di rumore in uscita con soglia preimpostata per un audio cristallino a bassa distorsione.

Reiezione del bilanciamento di linea tipica di 28 dB.

Alimentatore integrato con ingresso di rete commutabile a 115V o 230V.

Approvazione BABT conforme alle specifiche europee PTT.

Specifiche tecniche per HY-03S

Specifiche audio

Impedenza d'ingresso - Modalità linea (alimentazione pulita): 10kΩ bilanciato 0dB

Impedenza d'ingresso - Modalità microfono: 2kΩ bilanciato

Ingresso di limitazione dell'alimentazione pulita: +4dBu

Gamma di livelli microfonici: Da 74dB a 40dB regolati dal potenziometro di preselezione

Larghezza di banda verso la linea telefonica: 250Hz - 4kHz, -3dB ref 1kHz

Impedenza della linea telefonica: Nominalmente 600Ω

Gamma di impedenza della linea telefonica: Da 300Ω a 1500Ω

Impedenza di uscita: 50Ω bilanciato flottante 0dBu

Gamma dei livelli di uscita: Da +8dB a -14dB regolati dal potenziometro di preselezione

Rapporto di reiezione: 45dB su toni a 1kHz, tipicamente 28dB su forme d'onda complesse, livello di picco di riferimento di 0dB

Sensibilità del rivelatore di anello: da 1 anello a 6 anelli

Alimentazione: 230V 50Hz, o 115V 60Hz. 6W per HY-03.

Connessioni

Ingresso Mic/Line: XLR 3 pin femmina con pulsante di selezione microfono/linea

Uscita di linea: XLR 3 pin maschio

Linea telefonica: Presa RJ11 6/4

Cornetta telefonica/strumento: Presa RJ11 6/4

Telecomandi: Presa tipo D a 9 vie

Alimentazione: rete IEC (CEE22)

Ogni unità viene fornita con 1 cavo di linea telefonica da RJ11 a RJ11, 1 cavo di linea telefonica da RJ11 a spina BT, 1 adattatore da presa BT a spina RJ11, cavo di rete IEC con spina di rete sagomata, manuale e scheda di garanzia.
