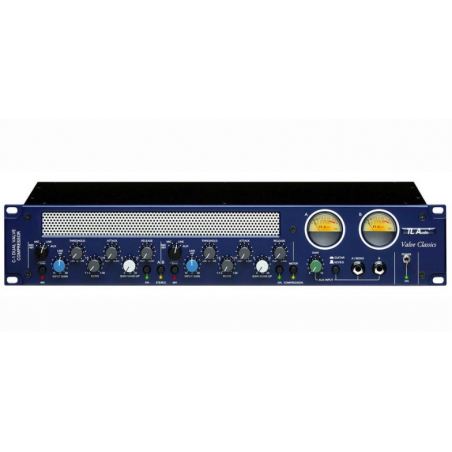

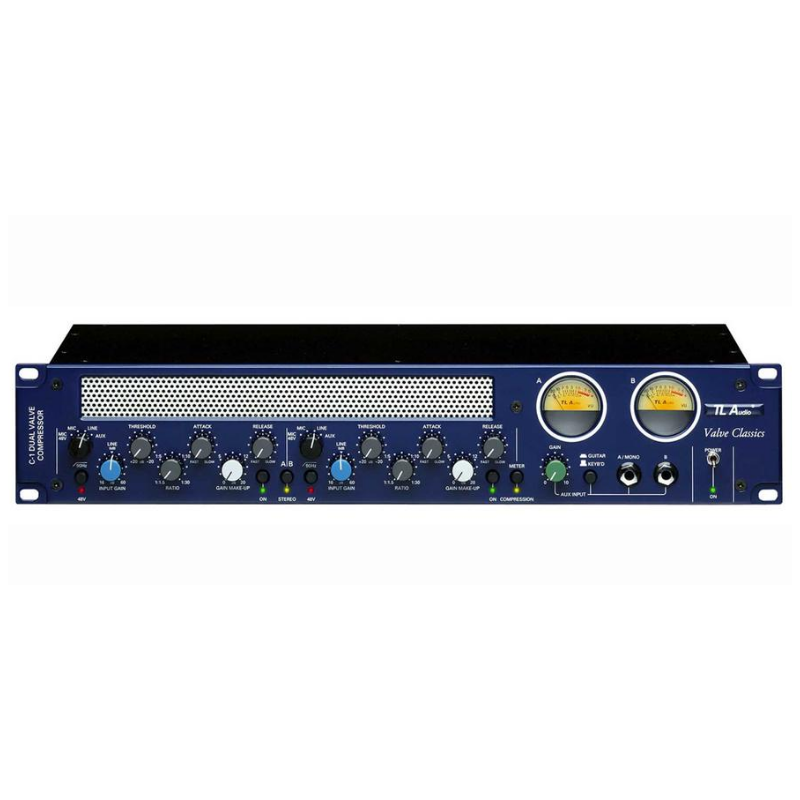

TL AUDIO C1 CLASSIC DUAL VALVE COMPRESSOR

Il compressore valvolare T L Audio combina le classiche tecniche valvolari con il basso rumore

circuito a stato solido per produrre un'unità che offre un compressore completamente controllabile su ciascuno

dei suoi due canali. Entrambi i canali hanno ingressi di linea bilanciati e sbilanciati,

più un ingresso microfonico con alimentazione phantom 48V commutabile. Ulteriore flessibilità è

fornito da un ingresso ausiliario del pannello frontale che accetta tastiera mono o stereo

e ingressi per chitarra. Le applicazioni tipiche includono la registrazione diretta su nastro, strumento

preamplificatore, uso come attrezzatura esterna durante il mixdown e come stereo principale

compressore per sistemi di monitoraggio e PA.

Lo schema a blocchi di uno dei canali è mostrato in fig.1. Uno stato solido,

stato solido, amplificatore d'ingresso bilanciato elettronicamente viene utilizzato, per ottenere prestazioni allo stato dell'arte

con rumore molto basso, bassa distorsione e ampia larghezza di banda. L'ingresso include un

filtro passa alto del secondo ordine commutabile, -3dB a 90Hz, per rimuovere il rumore LF indesiderato.

Una valvola a triodo è usata come secondo stadio di amplificazione di tensione, per ottenere il classico suono valvolare

suono e le caratteristiche di overdrive graduale.

Due prese d'ingresso XLR sono fornite per canale, per ingressi mic e line. L'ingresso mic

ingresso è adatto per microfoni a bassa impedenza (150-600 ohm), con un controllo del guadagno

di +16 a +60dB. L'alimentazione phantom a 48V è disponibile su ogni canale. La linea

ingresso ha una gamma effettiva di guadagno complessivo di -10 a +35dB, permettendo gli stadi di valvola per

essere completamente pilotati da segnali di livello di linea nel range da -20 a +20dBu.

Una presa jack ausiliaria montata sul pannello frontale per ogni canale permette agli ingressi mic o line

ingressi a livello di linea da collegare facilmente al compressore. L'ingresso ausiliario può essere usato per una

tastiera stereo o chitarra mono, ecc.

Un punto di inserimento è fornito nel circuito sidechain per permettere a un equalizzatore o un altro

processore da usare per una compressione consapevole della frequenza, ecc. Il punto di inserimento è

sbilanciato, a un livello operativo nominale di -2dBu. L'elaborazione del sidechain è a stato solido

stato solido, mentre un secondo stadio valvolare a triodi è impiegato nel circuito del compressore.

I compressori sono dotati di controlli variabili in continuo per soglia, attacco, rilascio,

rapporto e guadagno. Un certo grado di variazione dipendente dal programma è

incorporato, in particolare dei tempi di attacco e di rilascio. Il funzionamento stereo completo è

supportato, con controlli raggruppati e tensioni di controllo collegate. I compressori possono essere

by-passati per il confronto A-B.

Sono forniti due misuratori VU illuminati, che possono essere commutati per monitorare il

livello del segnale di uscita o la compressione applicata. Uno stato solido, bilanciato elettronicamente

stadio di uscita con connettore XLR completa il canale. Dedicato sbilanciato

uscite sbilanciate dedicate sono anche fornite su prese jack. Le uscite sono commutabili per +4dBu o -

10dBu livello di uscita nominale.
